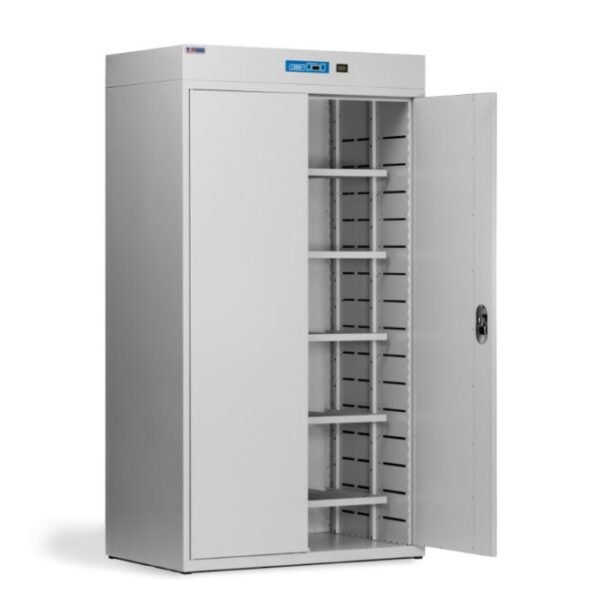

Technologinė džiovinimo spinta IZOTERMA PT-100

Aprašymas

IZOTERMA PT-100 – termoizoliuota technologinė džiovinimo spinta, skirta birioms žaliavoms, granulėms ir iš įvairių medžiagų pagamintoms detalėms apdžiovinti bei džiovinti. Nurodyta prekės kaina yra už spintą be lentynų.

Temperatūra reguliuojama iki 70 °C, džiovinimo laikas – iki 24 valandų. Dvigubos sienelės su termoizoliaciniu užpildu ir šoninis oro tiekimo kanalas padeda palaikyti džiovinimo procesui reikalingas sąlygas.

Lentynos perkamos atskirai. Šiam modeliui tinka SSO-100 spintai skirta metalinė lentyna. Rinkitės būtent „SSO-100 lentyna“ variantą, skirtą 100 cm pločio spintai; SSO-60 ir SSO-80 lentynos šiam modeliui netinka. Nuotraukose parodytos lentynos yra vidaus komplektavimo pavyzdys ir į spintos kainą neįtrauktos.

Kam skirta PT-100?

• Pramonės ir paslaugų įmonių technologiniams procesams.
• Birioms žaliavoms ir granulėms apdžiovinti bei džiovinti, parinkus tinkamą jų laikymą.
• Iš įvairių medžiagų pagamintoms detalėms ir gaminiams džiovinti.
• Avalynei, pirštinėms ir kalnakasių kaukėms apdžiovinti, jei leidžia jų priežiūros reikalavimai.

Leistina temperatūra, įkrovos kiekis ir ciklo trukmė parenkami pagal medžiagą bei konkretaus proceso reikalavimus. 70 °C yra didžiausia spintos temperatūra, o ne rekomenduojama visiems daiktams. Avalynei, pirštinėms ir apsauginei įrangai taikykite jų gamintojų priežiūros nurodymus.

Kuo PT-100 skiriasi nuo kitų IZOTERMA spintų?

SSO serija skirta darbo drabužiams ir įrangai džiovinti iki 50 °C. PT-100 turi termoizoliuotą dvigubų sienelių korpusą, šoninį oro tiekimą, iki 70 °C temperatūrą ir iki 24 valandų laiko nustatymą, todėl labiau pritaikyta technologiniams procesams.

KSD serijoje yra ozono generatorius. PT-100 skirta džiovinimui, joje dezinfekavimo įranga į standartinę komplektaciją neįtraukta. Jei reikia maisto produktų džiovinimo spintos su tam skirtais padėklais, rinkitės S-100 maisto džiovinimo spintą.

Standartinė komplektacija

• PT-100 spinta su dvejomis durimis ir termoizoliuotomis dvigubomis sienelėmis.
• 2,0 kW šildymo įranga ir 55 W ventiliatorius.
• Vidinis šoninis oro tiekimo kanalas.
• Tvirtinimo vietos ne daugiau kaip 15 lentynų.
• IZOTERMA BZ 2 elektroninis džiovinimo laiko ir temperatūros valdiklis.
• Išmetamo oro drėgmės ir temperatūros indikatorius.
• Reguliuojamos kojelės.
• Raktu rakinamas trijų taškų durų užraktas.
• 2,3 m maitinimo laidas.
• Montavimo paketas.

Lentynos į standartinę komplektaciją neįeina. Jų skaičių pasirinkite pagal džiovinamų daiktų matmenis ir reikalingus tarpus oro judėjimui.

Techniniai duomenys

Nustatoma temperatūra ir ciklo trukmė nėra visiems gaminiams tinkamas džiovinimo receptas. Faktinis rezultatas bei energijos sąnaudos priklauso nuo įkrovos, jos drėgmės, medžiagos, paskirstymo ir aplinkos sąlygų.

Konstrukcija ir oro cirkuliacija

Spinta pagaminta iš cinkuoto plieno skardos, elektrostatiniu būdu dažyta tekstūrine RAL 7035 spalva. Pagal užsakymą galima kita korpuso spalva. Dvigubose plieninėse sienelėse esantis termoizoliacinis užpildas padeda sumažinti šilumos nuostolius.

Šildymo ir vėdinimo įranga įrengta viršuje, dviguboje kameroje. Šiltas oras per šoninį oro tiekimo kanalą apgaubia džiovinamą įkrovą ir kyla į viršų. Dalis oro kartu su drėgme pašalinama per ventiliacijos angą, o kita dalis grąžinama į iš dalies uždarą cirkuliaciją.

Įrengtos apsaugos nuo perkrovos, perkaitimo ir nekontroliuojamo temperatūros kilimo. 2,3 m maitinimo laidą transportuojant galima saugiai paslėpti viršutinėje spintos dalyje.

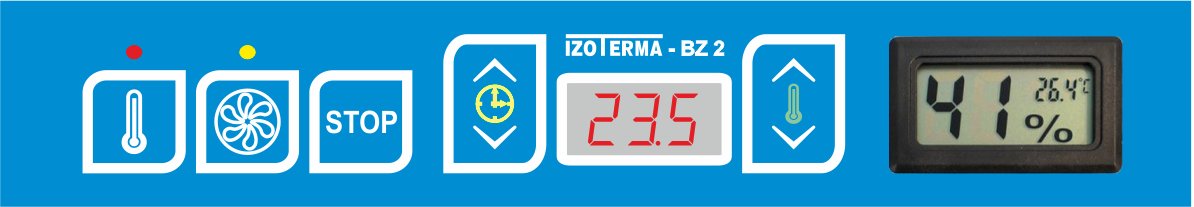

Valdymas

1. Šildymo mygtukas su termometro simboliu. Įjungiamas šildymas džiovinimui.
2. Ventiliatoriaus mygtukas. Įjungiamas oro judėjimas ir vėdinimas.
3. STOP. Sustabdomas valdiklio darbas.
4. Laikrodžio simbolio mygtukas. Nustatoma džiovinimo trukmė iki 24 valandų.
5. Pagrindinis ekranas. Rodomas laikas bei nustatyta ir faktinė temperatūra.
6. Temperatūros nustatymo mygtukas. Pasirenkama procesui reikalinga temperatūra, neviršijant 70 °C.
7. Atskiras indikatorius. Rodoma išmetamo oro santykinė drėgmė ir temperatūra.

Drėgmės indikatorius matuoja orą, o ne tiesiogiai produkto ar detalės likutinę drėgmę. Proceso pabaigą reikia vertinti pagal džiovinamos medžiagos reikalavimus.

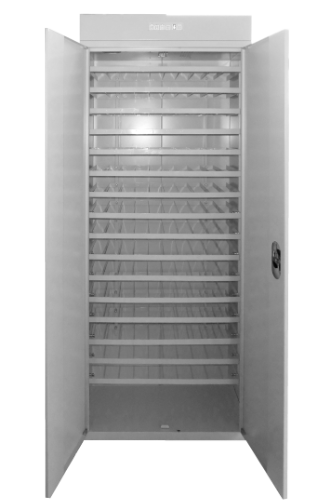

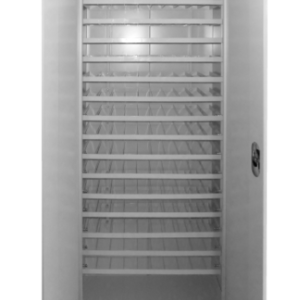

Papildomos lentynos

Galima įrengti iki 15 metalinių dažytų strypinių lentynų. Gamintojo nurodytos lentynos angos – 80 × 440 mm, leistina apkrova – 10 kg vienai lentynai. Džiovinamą įkrovą paskirstykite tolygiai, neblokuokite oro srauto.

Pasirinkti PT-100 tinkamą SSO-100 lentyną →

Ši nuoroda atveria 100 cm pločio spintai skirtą lentynos variantą. Tai spintos modelio plotis; pačios lentynos plotis pagal PT-100 kortelę yra 900 mm. Birioms žaliavoms ar granulėms strypinė lentyna gali būti netinkama be papildomos atramos – konkretus sietelis, talpa ar laikiklis derinamas pagal medžiagą ir reikiamą oro pralaidumą.

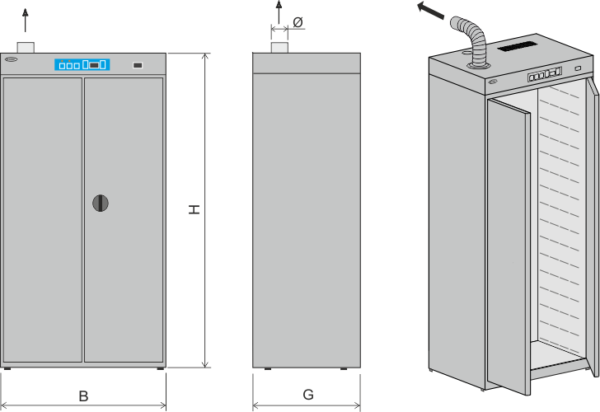

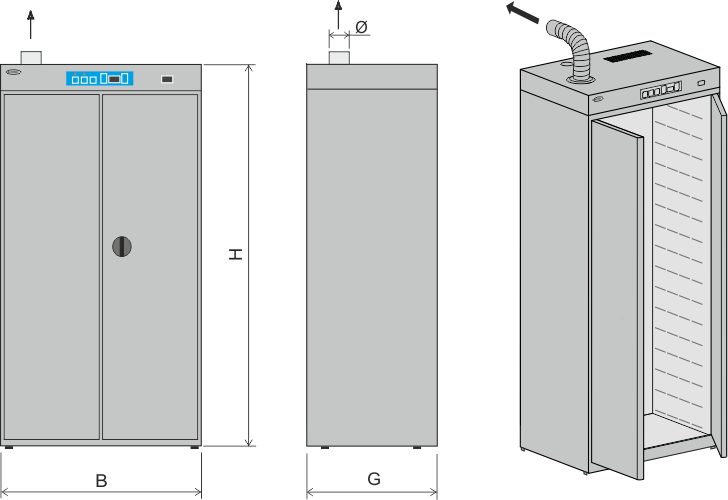

Montavimas ir drėgno oro išvedimas

Spinta naudojama uždaroje, sausoje patalpoje, kurios temperatūra aukštesnė nei 15 °C. Reikalingas 230 V įžemintas elektros lizdas su 16 A apsauga. Spintą pastatykite ant lygaus, stabilaus pagrindo ir išlyginkite reguliuojamomis kojelėmis.

Ø100 mm drėgno oro išvedimo jungtį reikia prijungti prie ventiliacijos kanalo. Turi būti numatytas drėgmės išvedimas už patalpos ribų ir oro pritekėjimas. Oro įsiurbimo bei išmetimo angų negalima užblokuoti.

Transportavimas, laikymas ir servisas

Spinta transportuojama vertikaliai, darbinėje padėtyje, ant europadėklo. Spintų negalima krauti vienos ant kitos. Gaminys turi būti pritvirtintas ir apsaugotas nuo poslinkio, smūgių, apvirtimo bei kitų mechaninių pažeidimų. Laikyti sausoje patalpoje, teigiamoje temperatūroje.

Garantinį ir pogarantinį remontą atlieka gamintojo servisas. Atitikties dokumentai apima atitikties deklaraciją, CE ir B dokumentus bei higieninį įvertinimą.

Dokumentai

PT-100 produkto kortelė (PDF, lietuvių kalba)

Užsakymas ir pristatymas

Tiekiama pagal užsakymą. Gamybos ir pristatymo terminas patikslinamas prieš patvirtinant užsakymą. Pristatymas neįskaičiuotas į prekės kainą. Pristatymo mokestis skaičiuojamas individualiai pagal faktines išlaidas.

Dėl numatomo technologinio proceso, lentynų skaičiaus ir montavimo sąlygų susisiekite el. paštu info@svarusbatai.lt. Kitus modelius rasite IZOTERMA gaminių kataloge.
